系统功能：

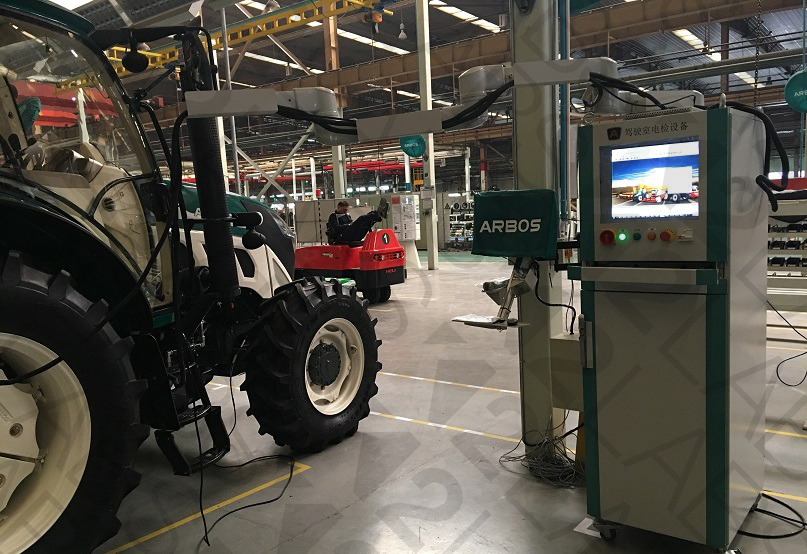

● 用于重型车辆驾驶舱下线电气检测，完成CAN总线逻辑控制的检测、电气正常运行检测、故障代码检测

● 能够仿真温度、液位、转速传感器等敏感器件，仿真发动机、变速箱等部件，并提供负载箱仿真阀门、电磁阀等用电器件，为被测对象提供下线测试所必须的仿真环境

● 提供信号测试接口，可通过手持万用表测试系统信号状态

● 支持被测对象型号、测试项的扩展

● 支持与MES系统接口自动生成测试报告

● 提供一次通过率、前十位的检测不合格项等数据分析功能

系统特点：

● 安全性

硬件采用保险盒、安全继电器、急停按钮等安全措施；软件上设置急停、过流保护、自动断电等措施，从软硬件两方面保证测试设备和被测对象安全，快速、可靠的应对异常状况

● 可扩展性

硬件上采用PXI控制总线，预留硬件扩展空间，方便进行硬件资源扩展；适配器采用线缆网适配方式，适配线缆与被测对象型号一一对应，通过同价适配线缆实现被测对象的增加；软件上采用Plugin方式调用测试项，提供测试流程编辑界面，快速实现测试项的添加和测试流程的修改

● 标准型

硬件采用PXI总线标准，协议符合J1939故障诊断协议

● 易用性

向导式的操作方式，简单直观的操作界面

参数指标：

● 流水线节拍：5min

● 供电电源：12V，150A

● 测试项：110项，可扩展

● 故障诊断码：63个，可扩展

● 电压范围：0~12V

● 电流范围：4~20mA

● 电阻范围：0~16kΩ

● 频率范围：0~20kHz

● CAN通信：支持CAN2.0A/2.0B协议
