综述

整机负载单元由整机母线负载和母线过压保护负载组成，为整机测试提供母线负载和过压保护负载。整机母线负载为标准设备，提供不小30KW负载的能力，满足100V母线下100A负载瞬态测试的要求。地面放电负载用于模拟地面放电功能,满足输入功率不小于2KW,输入电压不小于100V,输入电流不小于20A。

系统特点

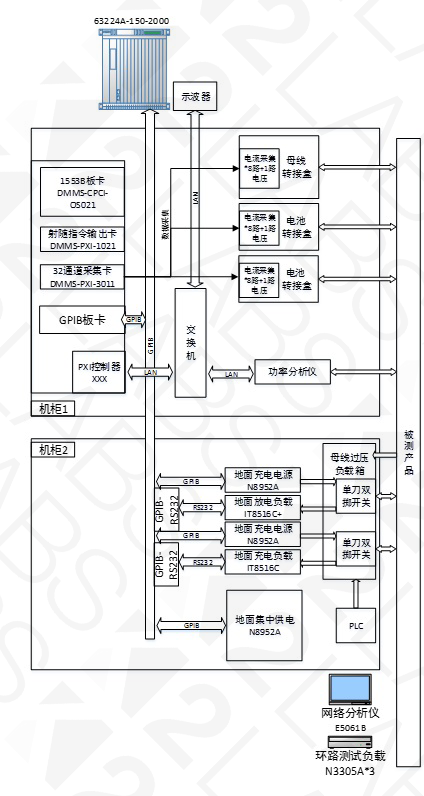

1. 测试系统基于LAN和GPIB总线，使用PXI机箱作为整个系统的主控单元。

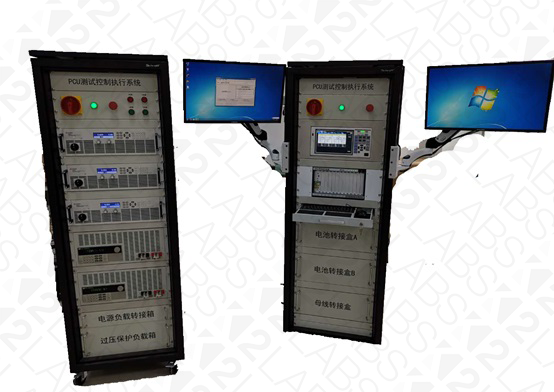

2. 测试系统分为2个机柜，一个为测量与显示机柜，一个为功率机柜，功率与测量分开，以减少测量过程中干扰；
3. 电流测量单元采用电流互感器进行隔离测量，并采用模块化设计，提高了系统的通用性；

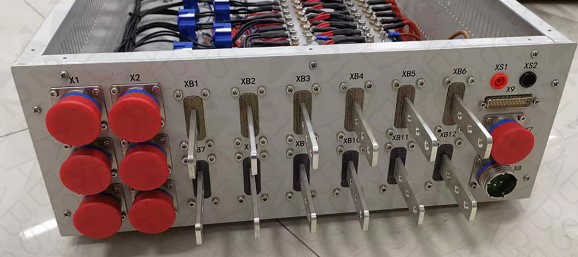

4. 电流测量单元采用标准航天连接器，连接可靠，系统稳定。

系统指标

设备外观：
-外形尺寸（L×W×H）：600mm×1000mm×1600mm
使用要求：
-环境温度：-10℃~+50℃；
-工作湿度：≤95%；
-供电方式：220V AC
技术指标 :
1. 具备1553B总线通讯功能;
2. 20路+28V脉冲指令功能,脉宽1ms300ms可调节;
3. 10路状态量采集功能;
4. 24路电压量测量功能,测量精度为0.1%;
5. 功率分析仪电压、电流各具备四测量通道,电压、电流测量精度0.1%;
6. 示波器具备四通道,带宽为100M。
