综述

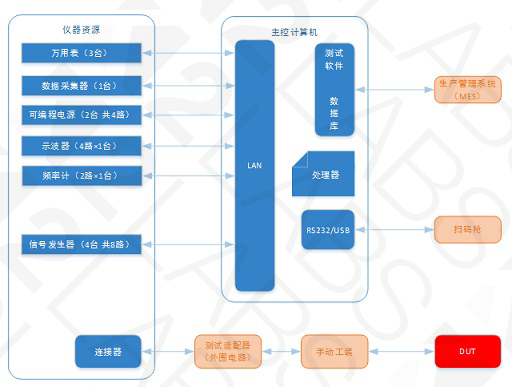

电源测试系统软件按照专业的行业测试规范，对航天电源设备的性能参数进行测试。测试项涵盖了多项性能参数的测试，自定义测试条件和参数，详细显示测试数据和结果，完整保存测试信息，并提供多种测试方式。同时还可对用户信息及权限、产品信息等进行管理，对仪器和模板进行配置。该系统将测试过程和待测设备紧密结合，通过分析采集到的电压信号和电流信号，检测DC-DC电源的额定功率、电压稳定度、纹波及噪声等多项参数，最终完成对电源产品的自动测试工作。

系统特点

1.具备用户权限管理、产品管理、设备管理等功能。
2.系统能够自定义模板，完成相应产品的测试；
3.自动生成测试报告，支持自定义格式，支持Word和Excel。
4.用户能够进行二次开发，以文本或图形的形式进行编辑，开发过程简单。

系统指标

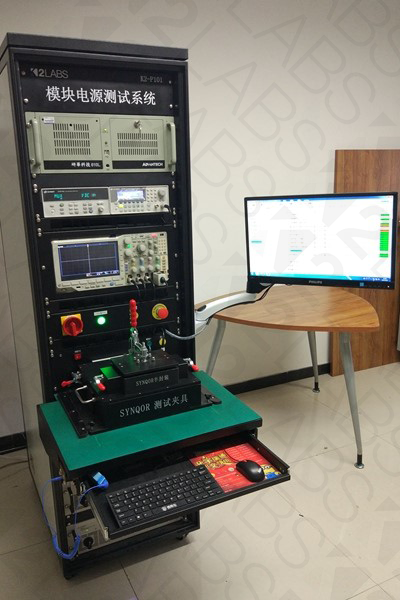

设备外观：
外形尺寸（L×W×H）：600mm×800mm×1900mm
使用要求：
-环境温度：-10℃~+50℃；
-工作湿度：≤95%；
-供电方式：220V AC

测试项目：
1 额定输入电压(V)/电流(A)
2 输入电压拉偏(V)/安全工作电压（V/ms）
3 额定输出电压(V)/电流(A)/功率(W)
4 输出电压准确度(%)
5 输出电压稳定度(%)
6 电压调整率(%)/负载调整率（%）/交叉调整率（%）
7 转换效率(%)/效率曲线
8 保护电流（A）/保护功率(W)/输出短路特性、电流（A）
9 过流保护反应时间(ms)/恢复时间(ms)
10 启动时间(ms)、启动过冲/下陷电压(V)、恢复时间(ms)、电压上升过程单调性
11 输出电压建立时间(ms)/过冲、下限电压(V)
12 负载跃变响应(V)(不同载荷间规则变化)上冲/下陷
13 负载跃变响应时间(ms)( 不同载荷间规则变化)上冲/下陷
14 输出纹波/噪声(mVp-p)
15 反射纹波电压(mVp-p)/反射纹波电流(mAp-p)
16 输入浪涌电流(A)、输入电流噪声(A)、输入浪涌持续时间(ms)、输入浪涌斜率(A/s)
17 输入电流纹波（mA）
18 输入电压阶跃响应(V)上冲/下陷
19 输入电压阶跃响应时间(ms)上冲/下陷/电压调整量及恢复时间（V/ms）
20 输出过压保护（V）
21 PWM电压测试（手动辅助测试）
22 PWM驱动波形测试（手动辅助测试）
23 开关管波形（手动辅助测试）
24 整流二极管波形（手动辅助测试）
25 输出遥测电压(V)/遥测纹波(mV)
26 状态遥测电压(V)
27 主备压差（V）
28 主份切至备份下冲幅值（mV）/调整时间（ms）
39 开关机指令(V/ms)/指令电流(mA)/开关机指令边界考核(V/ms)
30 备份形式程序标记/开关机控制/典型异常波形判读
31 其它设计师要求记录的参数（手动辅助测试）
