符合标准
《GB4728 电气制图及图形符号国家标准》系统特点
《GBT8554-1998 电子和通信设备用变压器和电感器测量方法及试验程序》
《GJB360B-2009 电子及电气元件试验方法》
- 自动化测试。
- 转盘模式的多工位同时测试，提高测试效率。
- 可满足电感、漏感、匝比、直流电阻、极性、共模抑制比、输入阻抗、分布电容、波形参数、绝缘电阻、介质耐压等多种电性能指标。
隔离变压器自动测试系统用于对多种型号产品进行绕组连续性、电感、漏感、匝比、直流电阻、极性、共模抑制比、输入阻抗、分布电容、波形参数、绝缘电阻、介质耐压等多种电性能指标的测试。系统测试夹具具有通用的测试接口，通过更换测试夹具可实现不同封装的隔离变压器、隔离变压器线圈以及耦合变压器线圈的测试。被测产品在夹具上安装好之后，测试系统自动完成信号路由、仪器测量、结果分析及报表生成等测试过程，实现自动化测试。
系统测试效率设计目标如下：单个隔离变压器全性能平均测试时间（含装夹）不大于3分钟。单个耦合变压器、变压器线圈全性能平均测试时间（含装夹）不大于5分钟。
|
测试项 |
描述 |
测试系统指标 |
|
绕组连续性 |
输入脉冲方波电压信号 脉冲幅度：5~20Vpp 脉冲频率：250kHz~1MHz |
l 最大脉冲幅度28Vpp l 最大脉冲频率10MHz |
|
采集脉冲方波电压信号 脉冲幅度：20~28Vpp |
l 最大测量电压40Vpp |
|
|
共模抑制比 |
输入信号有效值：10V |
信号输出指标 l 最大脉冲幅度28Vpp l 最大脉冲频率10MHz 信号采集指标 l 带宽200MHz l 采样率2.5GS/s l 11位垂直分辨率 |
|
输入信号频率：1~4MHz |
||
|
CMR = 20log(EIN /EOUT) |
||
|
波形参数 |
输入脉冲方波电压信号 脉冲幅度：27Vpp 脉冲频率：250kHz~1MHz 测试项目：脉冲上升时间、持续时间、下降时间、波形平顶降、过冲 |
信号输出指标 l 最大脉冲幅度28Vpp l 最大脉冲频率10MHz 信号采集指标 l 带宽200MHz l 采样率2.5GS/s |
|
匝比 |
测试频率：75~300kHz 测试电压：1Vrms |
信号输出指标 l 最大脉冲幅度28Vpp l 最大脉冲频率10MHz 信号采集指标 l 带宽200MHz l 采样率2.5GS/s l 11位垂直分辨率 |
|
极性 |
测试频率：75~300kHz 测试电压：1Vrms 测量模型：串联 测量范围：0~100mH |
l 测试频率20Hz~5MHz l 测试电压10mV~1Vrms l 测量范围0.1nH ~ 100kH |
|
电感 |
测试频率：75~300kHz 测试电压：1Vrms 测量模型：串联 测量范围：0~50mH |
l 测试频率20Hz~5MHz l 测试电压10mV~1Vrms l 测量范围0.1nH ~ 100kH |
|
漏感 |
测试频率：75~300kHz 测试电压：1Vrms 测量模型：串联 测量范围：0~6uH |
l 测试频率20Hz~5MHz l 测试电压10mV~1Vrms l 测量范围0.1nH ~ 100kH |
|
直流电阻 |
测量范围：0~5Ω |
l 测量范围0.00001 ~ 9.9999Ω |
|
输入阻抗 |
测试频率：75kHz、1MHz、300kHz、4MHz 测试电压：1Vrms 测量范围：大于4kΩ |
l 测试频率20Hz~5MHz l 测试电压10mV~1Vrms l 测量范围0.1mΩ ~ 100MΩ |
|
分布电容 |
测试频率：75~300kHz 测试电压：1Vrms 测量模型：串联 测量范围：0~60pF |
l 测试频率20Hz~5MHz l 测试电压10mV~1Vrms l 测量范围0.01pF ~ 1F |
|
介质耐压 |
测试时间：5~60s 测试电压：100Vrms、1500Vrms 测试频率：50Hz 测量范围：0~2mA（漏电流） |
l 测试电压大于1500Vrms l 测试频率50 Hz / 60 Hz l 电流测量范围0.001mA~ 10.0mA |
|
绝缘电阻 |
测试电压：250V、500V 测量范围：大于1000MΩ |
l 测试电压大于500V l 测量范围1MΩ~ 9500MΩ |

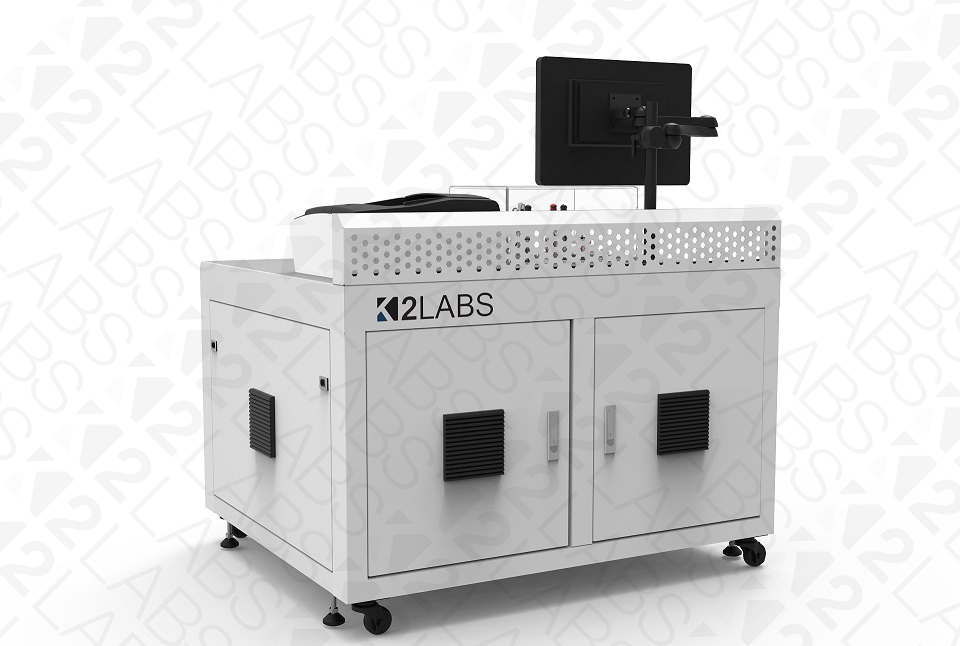

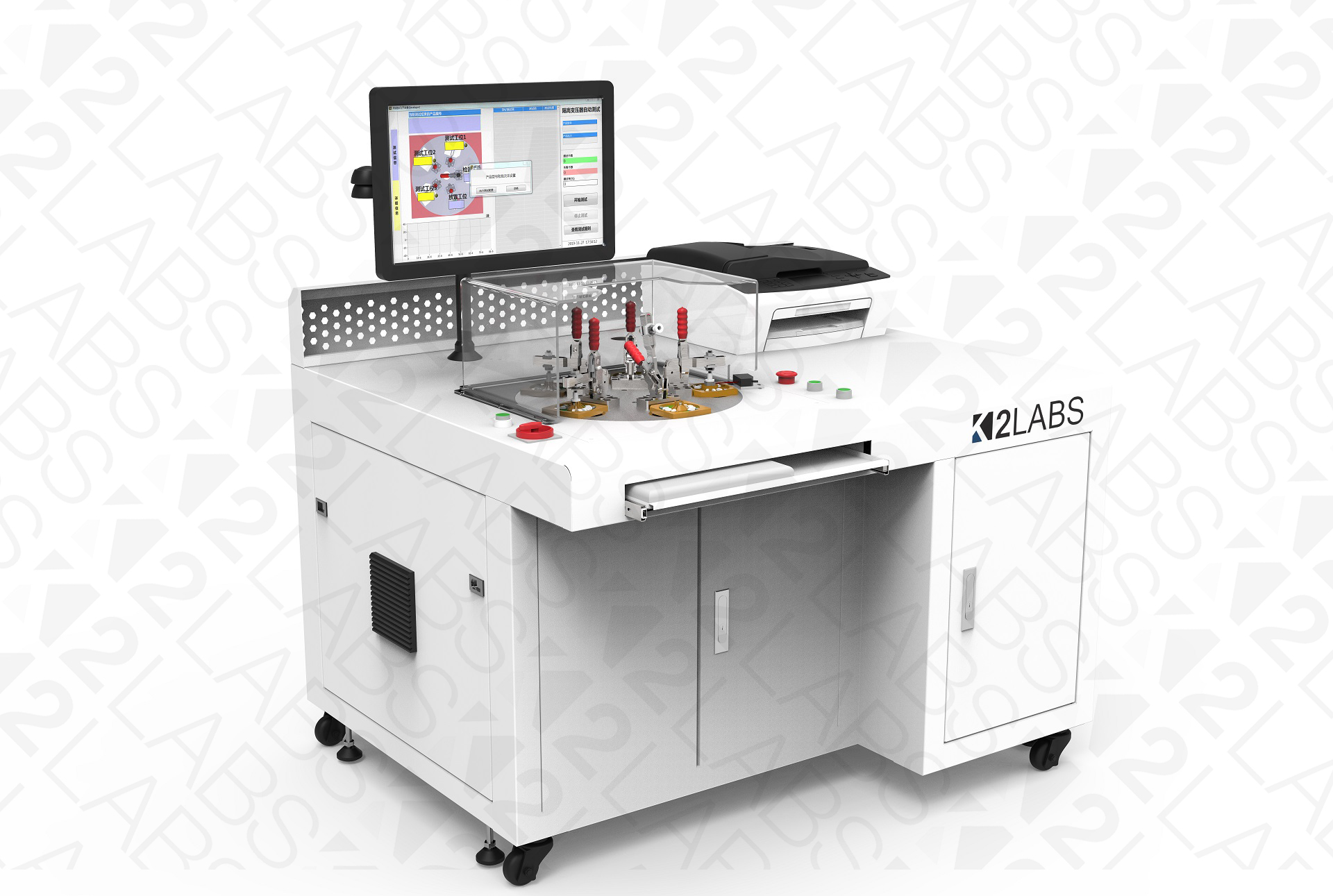

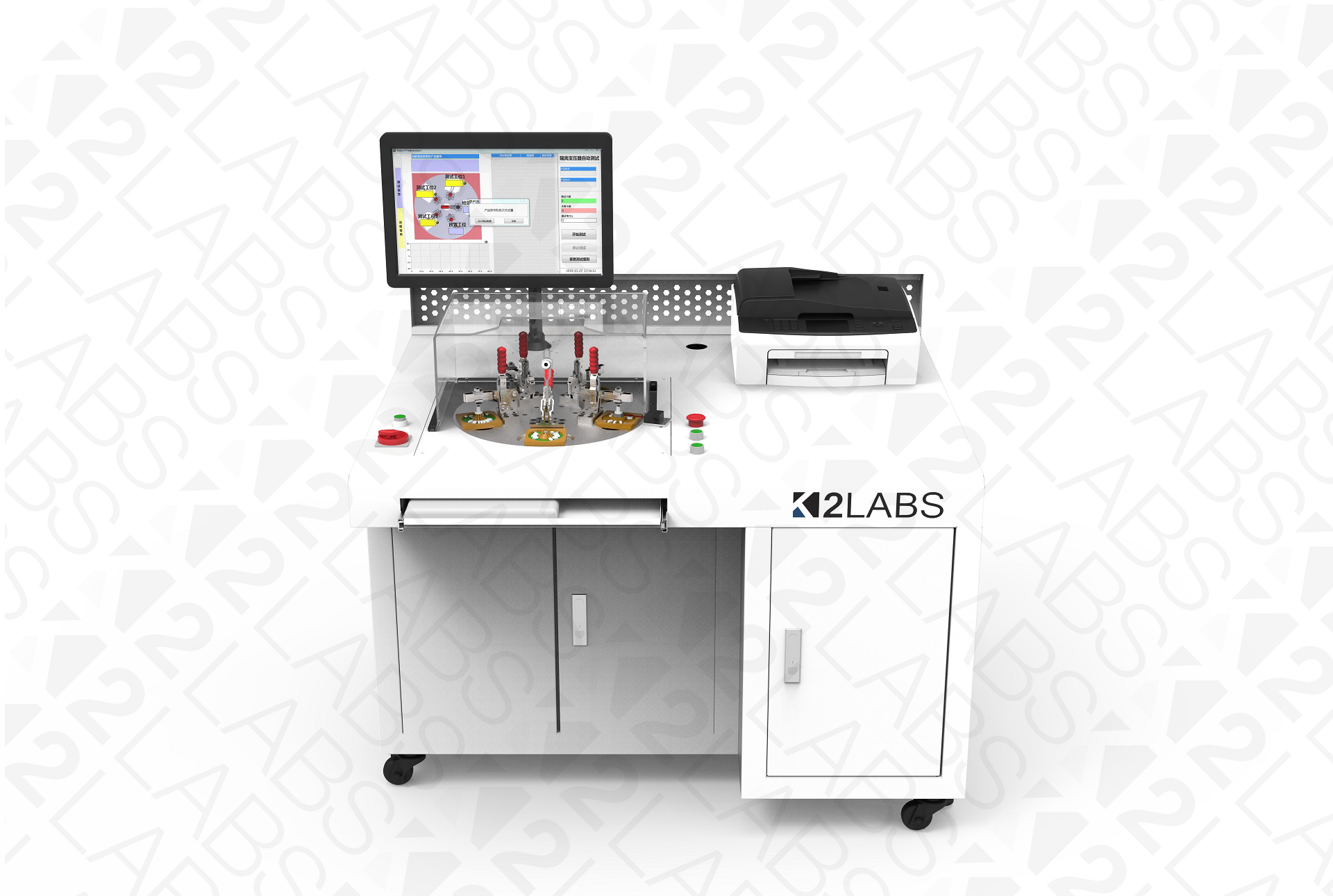

系统快照
