电参量综合分析仪针对交直流桩的上架式充电设备，集成功率分析、示波器、录波等功能，分析仪作为下位机进行数据采集、分析及存贮，上位机通过以太网发送指令以获取采集数据。

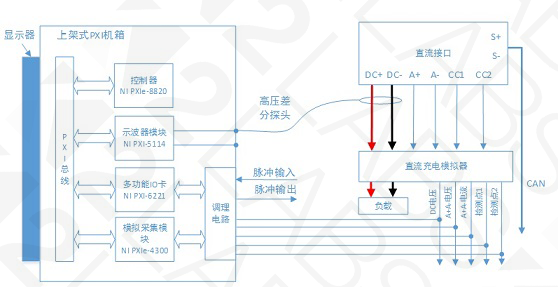

1.具备测试充电桩直流输出（DC+/DC-）电压和电流、辅助电源（A+/A-）电压电流、控制引导参数（检测点1/2电压），测试过程中显示以上参数的时变曲线（波形）和实时数值，测试曲线时具备自动录波功能。
2.具备纹波系数测试功能，测试采样率自动设置为20MHz，测试时显示波形。

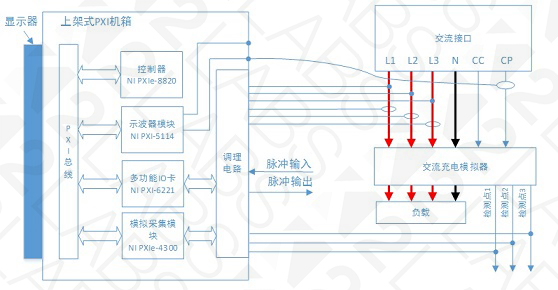

3.具备测试充电桩三相输出电压和电流、控制引导参数（检测点1/2/3电压），测试过程中显示以上参数的时变曲线（波形）和实时数值，测试曲线时具备自动录波功能。
4.具备PWM信号测试功能，测试采样率自动设置为100MHz，测试过程中实时显示信号高电平幅值、信号低电平幅值、信号上升时间、信号下降时间、信号频率，测试时显示波形。
5.具备交流、直流充电桩功率实时分析功能，具备电能表功能，输出信号频率为0~10K，精度0.2%。同时也具备采集电能表输出脉冲的能力，采集信号范围0~10K，精度0.2%。

 设备外观：
 -外形尺寸（L×W×H）：432mm*245mm*518mm
 -重量：小于20公斤（不含运输箱）
 使用要求：
 -环境温度：0℃~+50℃；
-工作湿度：≤90%；
-供电方式：220V AC
 技术指标：
1.交流电压测量范围为0~400V，测量误差≤0.2%，直流电压测量范围为0~1000V，测量误差≤0.2%，3路交流电压通道，1路直流电压测试通道；
2.交直流电流测试范围0~300A，测量精度≤0.2%，3路交流电流通道，1路直流电流测试通道；
3.功率测量精度≤0.5%；
4.示波器带宽≥100MHz。

 新能源，汽车电子，充电桩的在线检测
