- 支持转子类档位传感器、位移类档位传感器;
- 支持自动挡变速箱、手动挡变速箱档位传感器的测试;
- 在线编程和在线测试分工位实现,避免自编自测的错误;
- 采用机械式限位和电机扭矩的找零点方式;

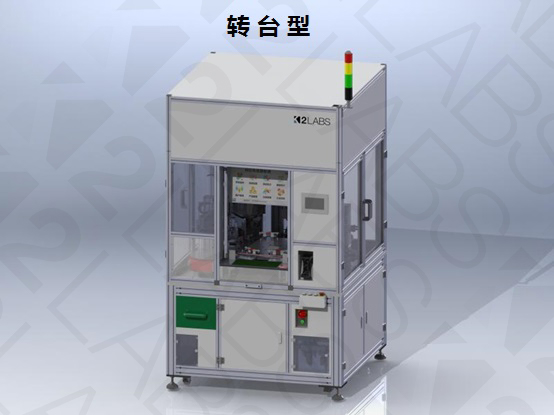

- 采用转台+单工站的设计理念,功能配置多样化,兼容性强;
- 兼容多型号传感器测试,集成化统一软件平台。

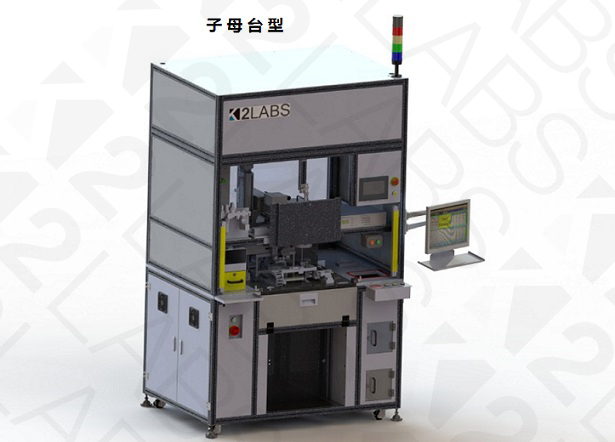

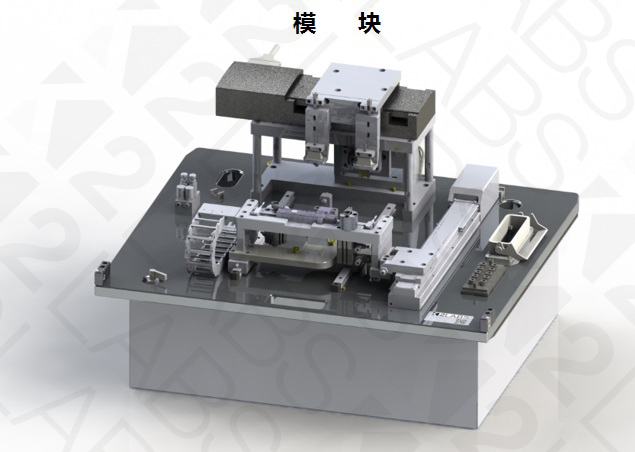

系统快照
测试项
描述
测试系统指标
静态性能测试
测试VCC引脚与GND引脚间的电容、电阻
测试OUT引脚与GND引脚间的电容、电阻
测试电压:交流0.2Vpp
测试频率:10KHz
l 最大测试电压幅度1Vpp
l 最大测试频率100KHz
在线编程
电机带动传感器转子找机械零点
电机带动传感器转子到相应角度开始编程,输入特定角度下的PWM值,并对编程进行诊断和锁定
l 电机扭矩方式找机械零点,可靠度100%
l 转子类:电机旋转角度分辨率0.005°
l 位移类:滑台位移分辨率0.001mm
在线测试
电机带动传感器转子找机械零点
电机带动传感器转子到相应角度开始测试传感器输出信号的PWM值、频率Frequency,高电压VH、低电压VL
l 采样率1M/s
l 最大测试频率100KHz
l VH、VL参考电平和百分比可自定义
l 电机扭矩方式找机械零点,可靠度100%
l 电机旋转角度分辨率0.005°
l 位移类:滑台位移分辨率0.001mm
辅助项
测试
针脚长度测试
l 精度0.02mm
l 重复性0.01mm
密封圈有无检测
l 数字式激光传感器检测
l 检测成功率100%
嵌入环有无
l 智能相机检测
l 非接触式传感器检测
l 检测成功率100%
自动打码
l 基恩士、大族打标机
l 打码参数可配置
l 此项可选配
自动扫码
l 基恩士智能相机
l 视觉检测方式
l 此项可选配
自动卸件
l 机械夹爪卸件
l OK、NG件自动分拣
